Akustický tomograf a rovnice elipsy

Keywords: akustický tomograf, elipsa, skalární součin, projekce vektoru

V tomto textu bude popsána praktická aplikace rovnice elipsy při neinvazivním posouzení zdravotního stavu stojícího stromu. Bude vysvětlen princip rekonstrukce fyzikálních vlastností dřeva v kmeni stromu pomocí moderní metody EBSI (z anglického elliptise-based spatial interpolation), která využívá rovnici elipsy. Bude ukázáno, jak s rovnicí elipsy pracovat i v případě, kdy je elipsa v obecné poloze vzhledem k osám. V této souvislosti bude využit skalární součin pro nalezení projekce vektoru do požadovaného směru.

Akustický tomograf

V praxi arboristy, odborníka pro péči o dřeviny mimo les, je častým úkolem posouzení vitality a zdravotního stavu stromu. Toto je nutné udělat s nulovým nebo minimálním zásahem, který kondici stromu výrazně neovlivní. Jednou z velmi málo invazivních metod je použití akustického tomografu. Jedná se o přístroj, který dokáže měřit “dobu letu” zvukového signál (anglicky používaný termín time of flight, TOF) mezi dvěma senzory. Z geometrie je poté možno určit vzdálenost mezi senzory a s využitím předpokladu o šíření zvukových signálů přímými paprsky je možné určit rychlost šíření zvuku v materiálu. Tato hodnota je velice důležitým indikátorem fyzikálních mechanických vlastností, protože ve zdravém dřevě (angl. sound wood) se zvuk šíří rychleji než ve dřevě degradovaném (angl. degraded wood).

Problematika rekonstrukce obrazu

Rekonstrukce obrazu v akustickém tomografu vychází z předpokladu přímého šíření paprsků v řezu kmene. Nejsou tedy brány v úvahu odrazy nebo lom vlnění. Kvalita tohoto předpokladu je předmětem aktuálního vědeckého zkoumání, nicméně předpoklad tohoto typu je nutné pro praktické využití metody učinit.

Protože se vychází z poměrně malého množství paprsků (akustický tomograf má typicky 12 senzorů, nejvýše 24 senzorů, pro stromy malého průměru i méně), je nutné využít nějakou metodu interpolace a průměrování. Tímto se úloha stává odlišnou například od tomografů používaných ve zdravotnictví, kde zobrazovacích paprsků je řádově více a je také lépe definována geometrie měření: zdroje a snímače jsou umístěny například po obvodu kruhu a nikoliv po nepravidelném obvodu kmene stromu. Pro odstranění nedostatků spojených s použitím akustického tomografu pro stromy bylo vyvinuto několik technik, které umožňují interpolaci a průměrování naměřených hodnot.

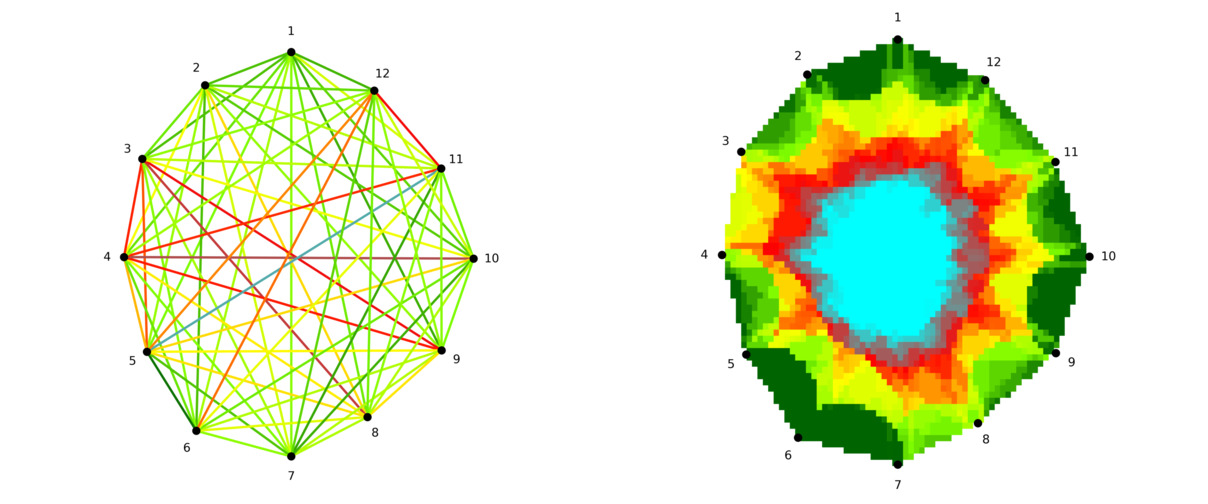

Obrázek 1. Vlevo paprsky s barevně odlišenými rychlostmi. Vpravo ukázka rekonstrukce obrazu z akustického tomografu. Uprostřed kmene se zvuk šíří pomaleji, dřevo zda má horší mechanické vlastnosti. Může jít o degradaci.

EBSI metoda a její následovníci

Řada metod rekonstrukce obrazu v akustickém tomografu vychází z předpokladu, že rychlost šíření zvuku je ovlivněna kvalitou dřeva v eliptickém okolí spojnice dvou senzorů. Tento předpoklad byl otestován na reálných měřeních v Du et al. (2015), kde byl navržen i vzorec, dávající do souvislosti vzdálenost senzorů a excentricitu elipsy. Tento přístup zaznamenal lepší výsledky než postupy založené na prostém průsečíku paprsků a průměrování rychlostí v těchto průsečících. Metoda dostala název Ellipse-based spatial interpolation a zkratku EBSI.

Praktická implementace metody rekonstrukce obrazu spočívá v tom, že průřez kmene se rozdělí na buňky, do kterých se naměřené hodnoty v jistém smyslu zprůměrují. V EBSI metodě pro každou buňku určíme rychlost jako průměr rychlostí všech paprsků, v jejichž eliptickém okolí působnosti se buňka nachází.

Obrázek 2. Rozdělení průřezu na buňky je nutné nejenom pro běh algoritmu, ale i pro následné ověření shody výstupu algoritmu s reálným stavem. Zdroj: projekt DYNATREE, autor V. Semík.

V dalších pracech byla metoda EBSI rozšířena o předpoklad, že paprsek se skládá ze segmentů, na kterých se paprsek šíří různými rychlostmi. Okolo každého segmentu opět uvažujeme elipsu definující oblast působnosti tohoto segmentu. Data se zpracovávají dvoukolově metodami RSEN a SISE (z anglického ray sementation by elliptical neighborhood a spatial interpolation by segmented ellipse) popsanými v Do et al (2018).

Detailní popis metod je možné najít v původní literatuře, nicméně i z uvedeného zjednodušeného popisu je zřejmé, že zásádní dílčí úlohou při implementaci obrazové rekonstrukce je ověření, zda bod v rovině leží uvnitř elipsy či zda leží vně.

Obrázek 3. V EBSI metodě je poměr délky hlavní a vedlejší poloosy elipsy dán vzdáleností mezi senzory, tj. délkou hlavní poloosy.

Rovnice elipsy

Z předešlé motivační části vyplývá, že pro praktickou implementaci rekonstrukce obrazu pomocí EBSI metody je nutné umět efektivně pracovat s elipsou v různých polohách, což zahrnuje libovolné pootočení os a libovolné posunutí středu elipsy. Potřebujeme efektivně zjišťovat, zda nějaký bod leží uvnitř či vně elipsy.

Elipsa je množina bodů v rovině, pro které platí, že součet vzdáleností bodu od dvou ohnisek je konstantní. Elipsu je možno určit pomocí hlavní a vedlejší osy. Uvažujme elipsu s délkou hlavní poloosy \(a\) a délkou vedlejší poloosy \(b\). Rovnice elipsy se středem v počátku a hlavní osou ve směru osy \(x\) má v tomto případě tvar \[\frac{x^2}{a^2}+\frac{y^2}{b^2}=1.\] Body ležící uvnitř elipsy splňují nerovnici \[\frac{x^2}{a^2}+\frac{y^2}{b^2}<1.\] Protože však pracujeme s elipsami v obecné poloze, je vhodnější použít rovnici elipsy, která namísto se souřadnicemi pracuje se vzdáleností bodu od hlavní a od vedlejší poloosy. Je-li vzdálenost bodu od přímky definované vedlejší osou \(d_1\) (pro stručnost vzdálenost od vedlejší osy) a vzdálenost bodu od hlavní osy \(d_2\), pak bod leží uvnitř elipsy právě tehdy, když platí \[\frac{d_1^2}{a^2}+\frac{d_2^2}{b^2}<1.\tag{1}\] Pro ověření zda bod leží nebo neleží uvnitř elipsy tedy stačí určit vzdálenost bodu od hlavní a od vedlejší osy a ověřit platnost výše uvedené nerovnosti.

Délka projekce vektoru a skalární součin

Obrázek znázorňuje hlavní a vedlejší osy elipsy, jednotkové vektory ve směru těchto os, spojnici testovaného bodu se středem elipsy a vyznačení vzdáleností bodu od jednotlivých os elipsy.

Obrázek 4. Hlavní a vedlejší osa elipsy a jednotkové vektory ve směrech těchto os. Testujeme, zda koncový bod vektoru \(\vec u\) leží uvnitř či vně elipsy.

Pro jednoduchost uvažujme, že úhel mezi vektory \(\vec u\) a \(\vec e_1\) je ostrý. Z definice skalárního součinu a z faktu, že vektor \(\vec e_1\) je jednotkovým vektorem plyne

\[\vec u\cdot\vec e_1 = |\vec u||\vec e_1|\cos\varphi = |\vec u| \cos\varphi = d_1.\]

Vzdálenost od vedlejší osy je tedy možno určit pomocí skalárního součinu. Kolmý průmět vektoru do přímky se nazývá projekce a z obrázku je patrné, že \(d_1\) je vlastně délka projekce vektoru \(\vec u\) do směru definovaného vektorem \(\vec e_1\). V případě, že by úhel mezi vektory \(\vec u\) a \(\vec e_1\) byl tupý, vychází hodnota \(d_1\) záporná, což se však v testovacím kriteriu (1) neprojeví.

Analogicky, délka projekce vektoru \(\vec u\) do směru definovaného vektorem \(\vec e_2\) je (až na případné znaménko, které se opět v testu (1) neprojeví) dána vztahem

\[d_2=\vec u\cdot \vec e_2.\]

Poznámka. Poznamenejme, že výpočet skalárního součinu se provádí pomocí souřadnic podle vzorce

\[\vec u\cdot\vec v = u_1v_1+u_2v_2,\]

kde \(\vec u = (u_1, u_2)\) a \(\vec v=(v_1,v_2)\). Tento výpočet je možné realizovat v počítačích velmi rychle a použitím vhodných programovacích technik (vektorizace) je možné výpočet provést současně pro tisíce bodů řádově stokrát rychleji než použitím cyklu založeného na postupném testování jednotlivých bodů.

Poznámka. Jednotkový vektor \(\vec e_1\) ve směru hlavní osy je možné určit buď jako podíl vektoru ze středu do hlavního vrcholu a délky tohoto vektoru, anebo pomocí úhlu, který svírá hlavní osa s osou \(x\). Je-li tento úhel \(\alpha\), je jednotkový vektor dán vztahem

\[\vec e_1=(\cos\alpha, \sin\alpha).\]

Jednotkový vektor ve směru vedlejší osy je na \(\vec e_1\) kolmý. Je tedy možné brát například

\[\vec e_2 = (-\sin\alpha, \cos\alpha).\]

Ukázka použití

Úloha 1. Elipsa má hlavní osu o délce \(a=3\) a vedlejší osu o délce \(b=1.5\). Střed elipsy je v počátku a hlavní osa svírá s vodorovným směrem úhel \(\alpha=30^\circ\). Určete, zda bod \(X=[1{,}6;1{,}6]\) leží uvnitř či vně elipsy. (Použité hodnoty jsou hodnotami z Obrázku 4. Bod \(X\) je koncovým bodem vektoru \(\vec u\).)

Řešení. Jednotkový vektor se směru hlavní osy je \(\vec e_1=(\cos(30^\circ), \sin(30^\circ))\). Vektor \(\vec u\) je dán souřadnicemi bodu \(X\), tj. \(\vec u=(1{,}6;1{,}6)\). Skalární součin je tedy

\[d_1=\vec u\cdot \vec e_1 = 1{,}6\cos(30^\circ) + 1{,}6\sin(30^\circ)\doteq 2{,}186.\]

Podobně, délka projekce do směru vedlejší osy dané vektorem \(\vec e_2=(-\sin(30^\circ), \cos(30^\circ))\) je

\[d_2=\vec u\cdot \vec e_2 = -1{,}6\sin(30^\circ) + 1{,}6\cos(30^\circ) \doteq 0{,}586.\]

Platí

\[ \frac{d_1^2}{a^2} + \frac{d_2^2}{b^2} \doteq 0{,}683<1. \]

Bod tedy leží uvnitř elipsy. Situace je na následujícím obrázku.

Obrázek 5. Testovaný bod leží uvnitř elipsy.

Závěr

V textu byly představeny základní kroky, na nichž je založena rekonstrukce obrazu v akustickém tomografu. Jedním z dílčích úkolů je ověření, zda zkoumaný bod leží uvnitř či vně elipsy, která je v obecné poloze a je zadána svými poloosami. Pro toto ověření je výhodné použít rovnici elipsy založenou nikoliv na souřadnicích, ale na vzdálenostech od hlavní a vedlejší osy. Tuto vzdálenost je možné určit pomocí skalárního součinu vektorů.
